低振动机械光学快门【Low Vibration Mechanical Optical Shutter】

本产品为工业级机械光学快门，采用低振动无撞击结构设计，提供多规格型号与全流程定制研发服务，适配各类振动敏感型工业光学场景。

围绕核心光学快门技术平台，我们针对工业场景高可靠性需求，在掉电失效保护、光学性能优化、洁净场景适配、高速双开响应等技术方向均有独立创新与系列化布局，形成多维度技术分支与完整产品方案。

SA 系列光学快门覆盖多档通光口径，全系列支持按需定制开发：

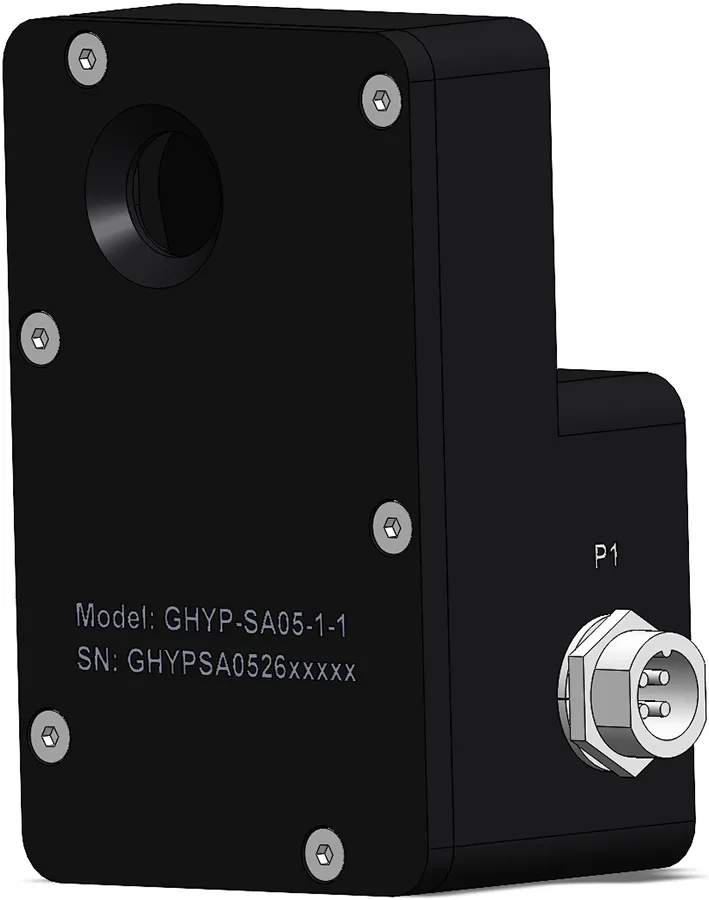

• SA05-1：1/2 英寸通光孔径

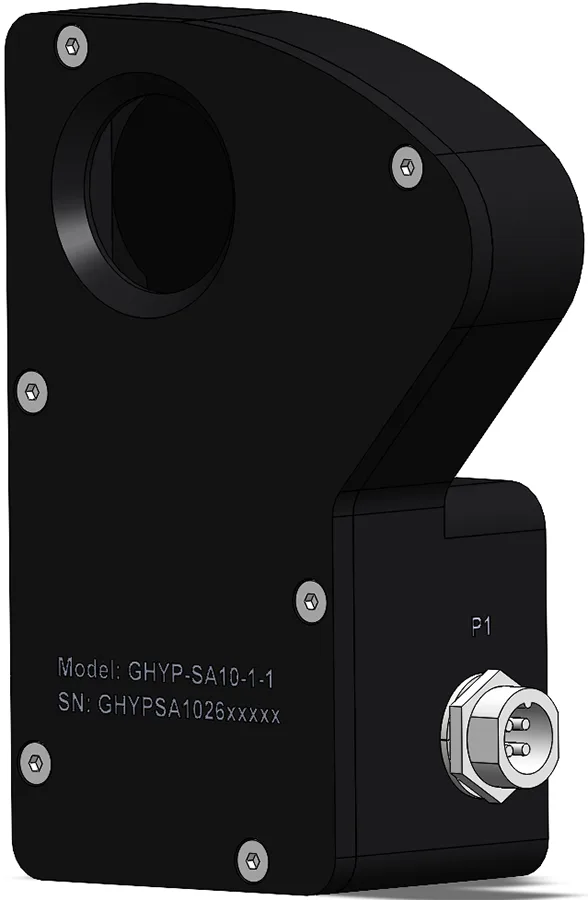

• SA10-1：1 英寸通光孔径
• SA20-1：2 英寸通光孔径

产品特点

• 核心性能优异：结构实现低振动运行，工作状态实现无传感器可靠定位，运行过程和停止无硬撞击设计，SA05-1 型快门响应时间实测典型值≤10ms，循环使用寿命实测典型值＞1 亿次。
• 功能稳定可靠：支持开启 / 关闭双稳态位置锁定，动作到位低抖动，运行过程噪音低。
• 适配灵活广泛：提供多档通光孔径选型，兼容 TTL 电平控制信号，适配多种工业控制系统。
• 集成便捷高效：供电方式与安装形式均可定制，支持定制化开发，易于嵌入各类光学设备集成。
• 控制核心器件满足 CE、RoHS 要求，产品设计具备对应规范的适配基础；不同国家和地区的准入标准不尽相同，是否开展整机正式合规认证可结合项目需求确定，由项目方主导推进。

主要技术参数

• 通光孔径：12.7mm（1/2″）/ 25.4mm（1″）/ 50.8mm（2″）
• 响应时间：SA05-1 闭合响应时间（100%→0% 遮挡量）实测典型值≤10ms
• 输入信号：TTL 电平输入（DC 5V~24V，高电平 = 快门开启，低电平 = 快门关闭）
• 输出信号：状态反馈：高电平 = 开启状态，低电平 = 关闭状态
• 工作频率：DC-25Hz
• 工作模式：常闭
• 循环寿命：实测典型值＞1 亿次
• 遮光叶片：黑色阳极氧化叶片
• 供电：默认 DC 24V（可定制）
• 安装方式：支架安装、光学平台安装
• 工作温度：10-40℃

定制服务

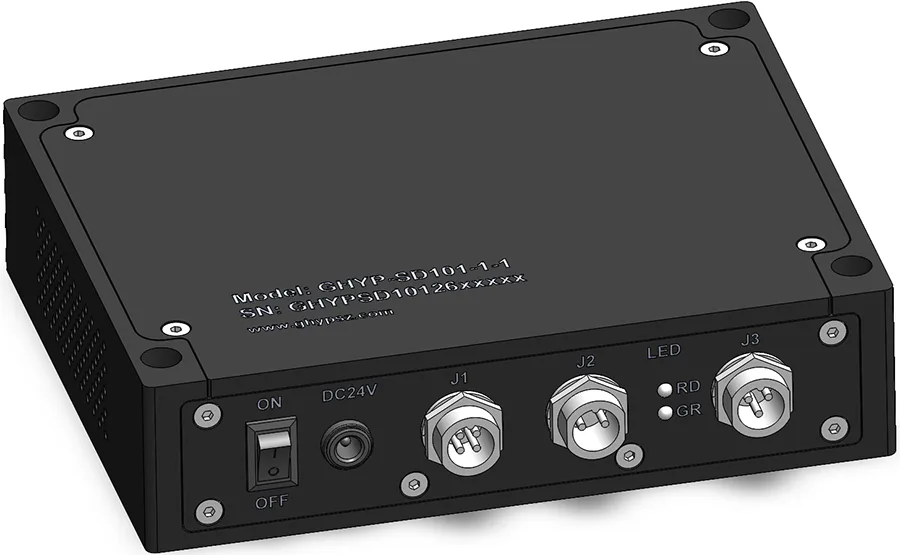

机械光学快门本体及配套驱动器均可提供定制化服务，可根据客户需求调整通光孔径、安装接口、电气接口、外壳封装等设计，匹配具体项目的工况与集成要求。
